IRD

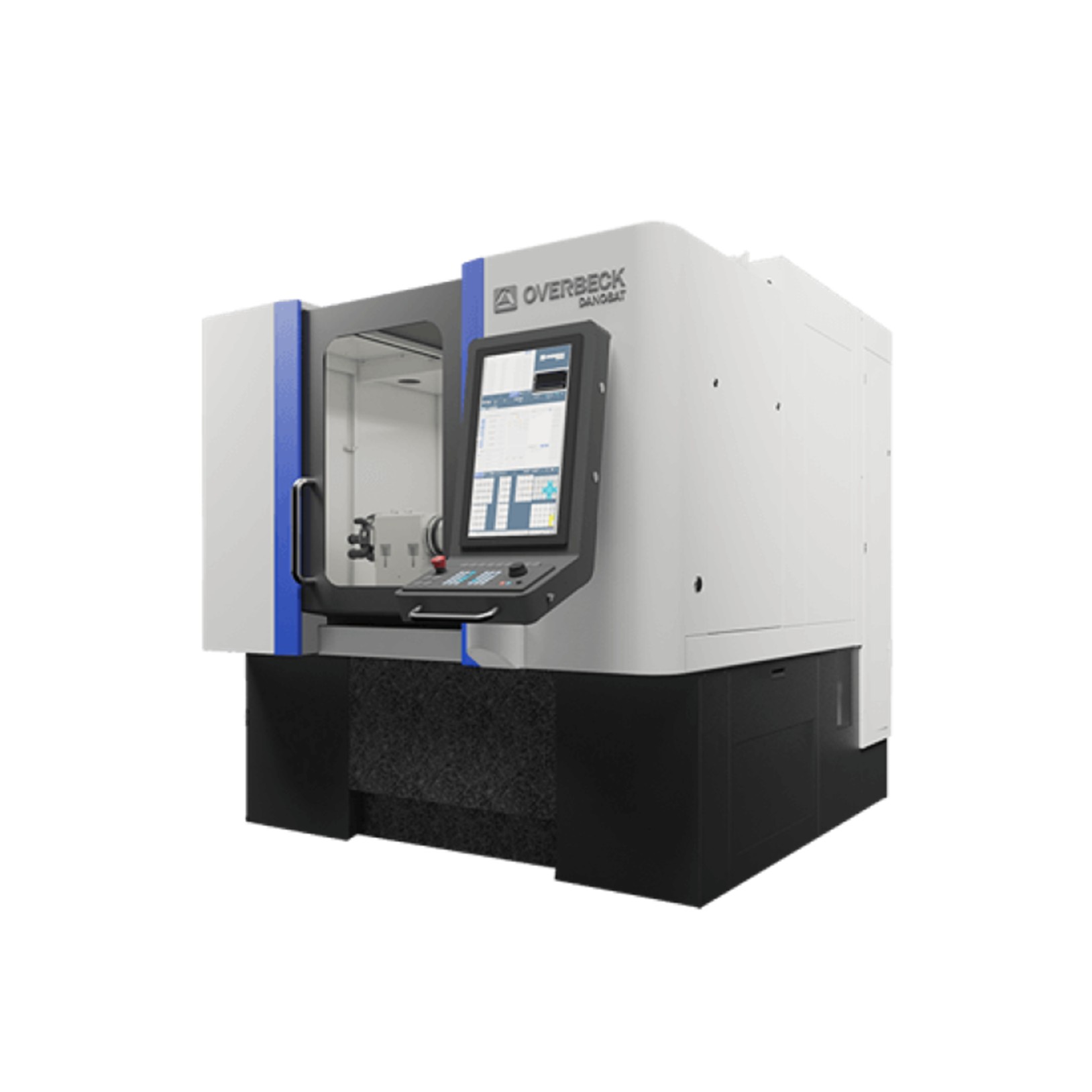

Danobat IRD - intern slipmaskin

Extrem flexibilitet för intern, extern och radieslipning

Danobat IRD är en högprecisions slipmaskin för komplexa geometrier. Med integrerad B-axel, flerspindel-turret och linjärmotorer kan IRD utföra intern, extern, plan, radie och icke-rund slipning i en och samma uppspänning – perfekt för verktyg, formar och högteknologiska komponenter.

Om maskinen

IRD-serien är utvecklad för högprecisionsbearbetning av komplexa detaljer där flexibilitet och noggrannhet är avgörande. Maskinen klarar intern-, extern-, plan-, radie- och icke-rund slipning i samma uppspänning.

Den integrerade B0-axeln tillsammans med interpolering i X- och Z-axlar gör det möjligt att slipa avancerade radier och konturer utan manuell omställning av pivotpunkter.

Maskinen kan utrustas med upp till fem slipskivspindlar i en vridbar turret samt integrerad mätprob, vilket ger mycket hög processflexibilitet i ett kompakt footprint.

Nyckelfördelar

Intern, extern, plan, radie och icke-rund slipning i en uppspänning
Vridbar B-axel (+91°/-15°) för komplexa geometrier
Upp till fem slipskivspindlar i turret
Kompakt design med mycket hög flexibilitet
Linjärmotorer för hög dynamik och noll glapp
Naturgranitbädd för termisk stabilitet och vibrationsdämpning
Integrerad mätprob (tillval)
DoGrind+ för intuitiv programmering
Automation-ready med robot- och portallösningar

Teknisk information

Maskinteknik

- Naturgranitbädd för hög termisk stabilitet och dämpning
- Linjärmotorer i axlarna för hög precision och dynamik
- Direktdrivna arbetsspindlar med hög styvhet
- Vridbar spindelturret upp till 300°
- Designad för hög noggrannhet i komplex slipning

Process & mätning

- Intern, extern, plan, radie och icke-rund slipning
- 3-axlig interpolering för radie- och formslipning
- Mätalternativ: touch-probe, in-process och post-process
- Automatisk mätning och processövervakning (tillval)

Konfiguration & kundanpassning

- Spindelturret med upp till 5 slipskivspindlar
- Skärpning: fast skärpverktyg, skärpspindel, radieskärpning, rull-skärpning
- Uppspänning: trebackschuck, magnetchuck, shoesystem m.m.
- Stöd för dubbdocka och steady rest

Kapacitet (IRD-300 / IRD-500 / IRD-700)

- Max intern slipdiameter: upp till Ø500 mm
- Max intern sliplängd: upp till 400 mm
- Max detaljdiameter (swing): upp till Ø700 mm
- Max detaljvikt: upp till 500 kg
